Matris Algılama Bağlantı Kabloları

Matris Algılama Bağlantı Kabloları

Matris algılamalı bağlantı kabloları, çok-kanallı paralel algılama senaryolarına uyarlanmış bir tür özel plastik optik fiber (POF) bağlantı kablosudur. Temel özelliği, "çok-çekirdekli fiber optik + matris optik pencere" yoluyla birden fazla optik sinyalin senkronize iletimini ve toplu tespitini sağlamasıdır. Matris algılamalı bağlantı kabloları, çok-kanallı paralel algılama senaryolarına uyarlanmış bir tür özel plastik fiber optik (POF) bağlantı kablosudur. Temel özelliği, "çok-çekirdekli fiber optik + matris optik pencere" yoluyla birden fazla optik sinyalin senkronize iletimini ve toplu tespitini sağlamasıdır.

ürün tanıtımı

Matris algılamalı yama kabloları

product-291-236

Ürün Bilgileri



Matris algılamalı bağlantı kabloları, çok-kanallı paralel algılama senaryolarına uyarlanmış bir tür özel plastik optik fiber (POF) bağlantı kablosudur. Temel özelliği, "çok-çekirdekli fiber optik + matris optik pencere" yoluyla birden fazla optik sinyalin senkronize iletimini ve toplu tespitini sağlamasıdır.



product-294-236

Çekirdek Yapı ve Tasarım Özellikleri



İletim Çekirdeği: Çok-çekirdekli plastik optik fiber (POF), paralel veya paket konfigürasyonlarda düzenlenmiş birden fazla 0,25 mm- dereceli PMMA plastik optik fiberi (genellikle 16-çekirdek/32 çekirdekli) entegre ederek birden fazla optik sinyalin eşzamanlı iletimini sağlar. 650 nm'lik kırmızı ışık bandıyla birleştiğinde, kısa mesafeli (1500 mm'den az veya eşit) endüstriyel testlerin zayıflama gereksinimlerini karşılar.



Matris Optik Pencere: Uç, matris-düzenlenmiş bir optik pencereyle donatılmıştır (örneğin, 39×19 mm, 59×19 mm boyutlarında). Pencere içindeki fiber çekirdekler farklı test noktalarına karşılık gelir, geniş alanların veya birden fazla hedefin aynı anda kapsanmasına olanak tanır, "tek bir yama kablosuyla toplu test" gerçekleştirilerek çok sayıda tek-çekirdekli yama kablosunun hantal düzeninin yerini alır.



Konektörler ve Kılıflar: Tipik olarak minyatür konektörlerle (örneğin, M3/M5) veya fiber optik amplifikatörlerle uyumlu özel arayüzlerle donatılmıştır; kılıf çoğunlukla esnek PVC/LSZH malzemeden yapılmıştır; bazı modellerde gelişmiş çekme mukavemeti için metal boru kılıfı, 10 mm'den küçük veya buna eşit bir bükülme yarıçapı vardır ve kompakt ekipman kablolaması için uygundur.

product-289-234product-286-236

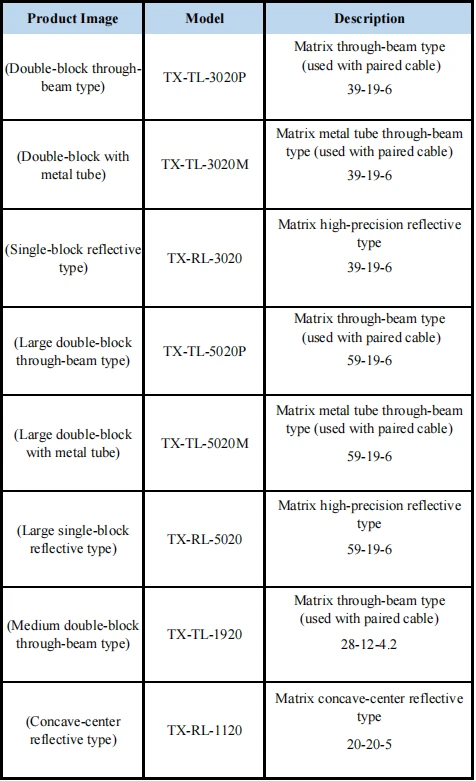

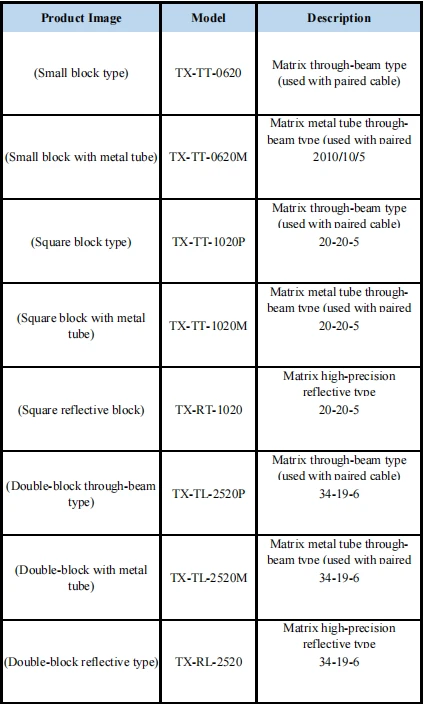

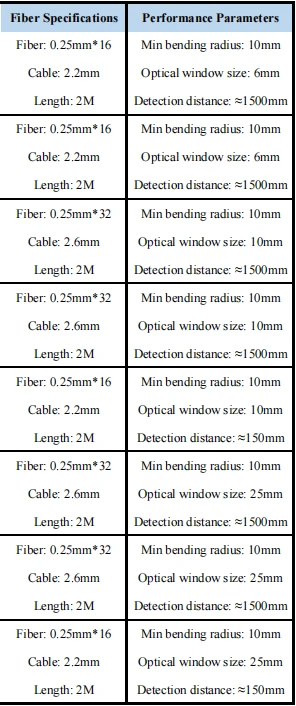

Ürün Listesi



product-165-518product-424-704product-296-706

Notlar

  • Algılama mesafesi farklı amplifikatörlere ve algılanan nesnenin boyutuna göre değişir.
  • Sensör kablosunun uzunluğu müşteri gereksinimlerine göre özelleştirilebilir.



product-158-513product-476-781product-325-781

Notlar

  • Algılama mesafesi farklı amplifikatörlere ve algılanan nesnenin boyutuna göre değişir.
  • Sensör kablosunun uzunluğu müşteri gereksinimlerine göre özelleştirilebilir.

Avantaj



Yüksek-Verimli Toplu Denetim: Matris penceresi geniş bir alanı kaplayarak birden fazla hedefin veya büyük{0}} boyutlu malzemenin eş zamanlı incelenmesine olanak tanıyarak üretim hattı denetim verimliliğini artırır.


Basitleştirilmiş Kablolama: Tek bir aktarma kablosu, birden fazla tek-damarlı kablonun yerini alarak ekipman arayüzü alanını ve kablolama karmaşıklığını azaltır ve bakım maliyetlerini düşürür.


Kompakt Senaryolara Uyarlanabilir: Minyatürleştirilmiş yapı ve küçük bükülme yarıçapı, kapalı alanlara gömülmeye olanak tanıyarak otomatik üretim hattı entegrasyon tasarımlarıyla uyumluluk sağlar.


Girişim Direnci ve Güvenlik: Plastik optik fiber, elektromanyetik parazit içermez ve iletken değildir-, bu da onu yüksek-voltaj/metal ortamlarda incelemeye uygun hale getirir.

Başvuru



Görsel algılama ekipmanları, endüstriyel robotlar, gıda işleme ve paketleme, otomatik ekipmanların hassas muayenesi ve otomobil üretimi gibi alanlarda yaygın olarak kullanılmaktadır.

product-1-1
